整機

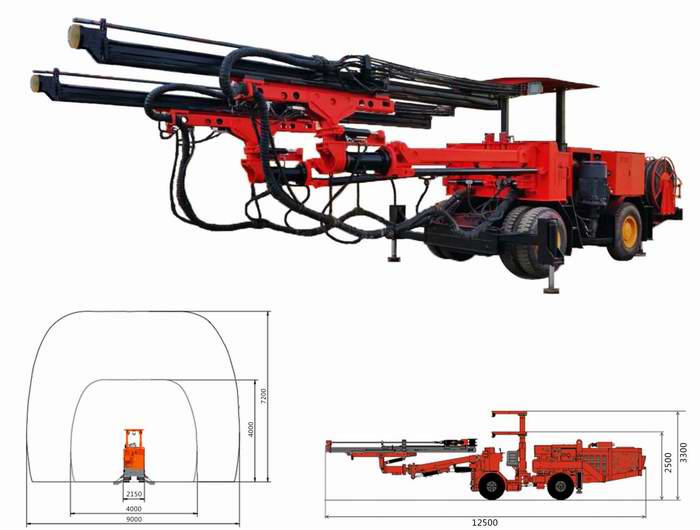

整機外型尺寸（長*寬*高）mm

12500*2150*2500/3300

適應斷面（寬*高）m

4.0*4.0-9.0*7.2

鑿孔直徑mm

Φ43-Φ76(更大需擴孔)

鉆桿長度mm

3700（標配）/4310(選裝)/4920(選裝）

鉆孔深度mm

3405（標配）/4020（選裝）/4660(選裝）

鉆孔速度m/min

2.5-3.5

主電機功率KW

2*75

液壓油箱容量L

450

總重kg

約18000

鉆臂

鑿巖機型號

L20

回/轉°

正180、反180

推進器俯/仰°

俯90、仰3

推進器補償mm

1800

底盤

柴油機功率HP/KW

93.8/70

轉向°

±35

輪胎規格

13.00R25

后橋擺角°

±8

接近角/去離角°

20/15

最小轉彎半徑mm

內≥6500/外≥8650

行走速度km/h

水平路面<10

最小離地間隙mm

370

行車制動

油剎

燃油箱容積L

45

供氣系統

流量m3/min

0.9

工作氣壓Mpa

0.2-0.8

供水系統

流量L/min

130

工作水壓Mpa

0.8-1.2

電氣系統

電機總功率KW

161

供電電壓V

380

電機轉速r/min

1450

蓄電池V/Ah

2*12/160

行車照明燈W

3*24

工作照明燈W

2*24

電氣系統V

24
